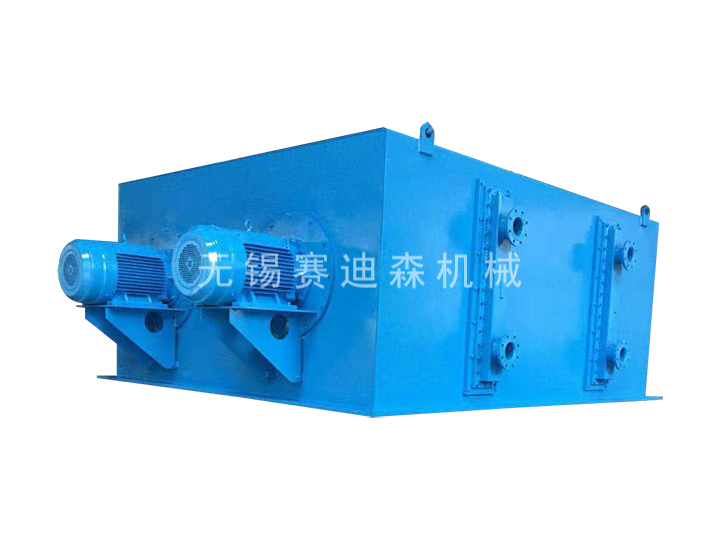

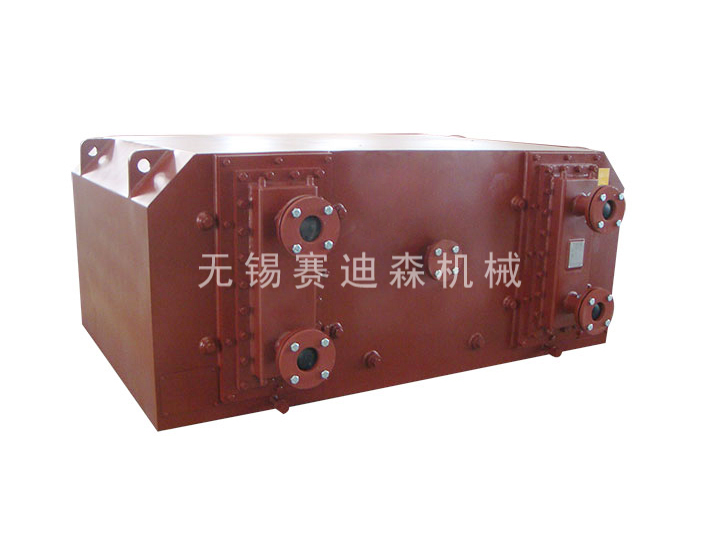

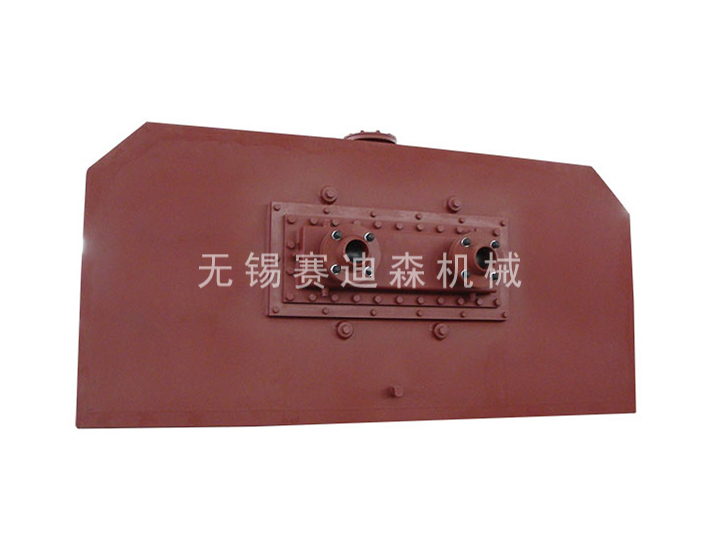

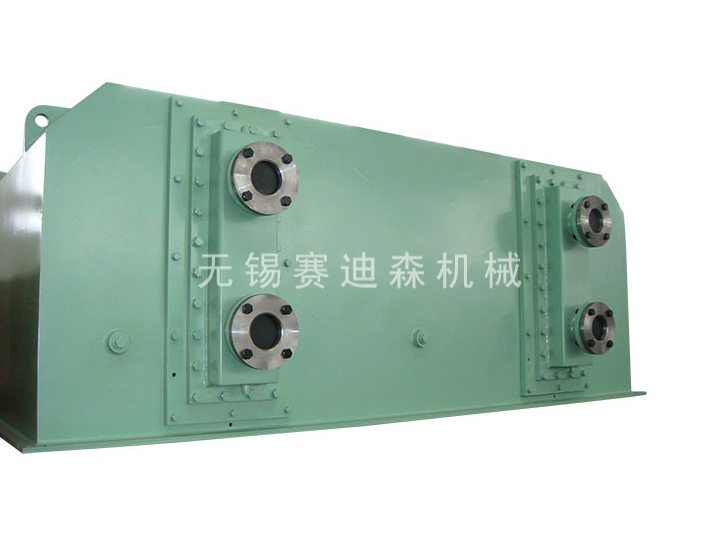

空水冷卻器配交流電機
空水冷卻器概述
空水冷卻器安裝在電機頂部或立式安裝于電機兩側，其結構是在一個鋼板焊接成的通風柜中裝上冷卻器，導流裝置，有的帶通風機等主要部件組成。背包和電機的進出風口相互對準，形成一個封閉的循環系統。它的功能是把電機產生的熱空氣送至熱交換裝置進行冷卻，熱空氣和冷卻水經過該冷卻裝置之后，依靠冷卻器特殊的結構，實現水、氣之間的熱量交換，從而將熱空氣冷卻，冷卻水將熱量吸收后，通過循環流動帶出機外，通過氣、水不斷的循環，保持電機各部分溫度處于規定的范圍內。
空水冷卻器的工藝特點
空水冷卻器的熱交換裝置采用整張?zhí)灼浌苁郊夹g(shù)，散熱片與冷卻管組裝后，采用機械方法進行脹管，使之緊密接觸，熱阻小，保證優良的傳熱性能。
1、新設計的冷卻翅片采用雙翻邊技術，根據熱工和空氣動力性能要求，選用sin正弦波紋狀，冷卻管采用叉排等邊三角形排列，很大限度地?cái)_亂了空氣流動的邊界層，大大提高了單位體積冷卻器的熱交換能力。
2、由于冷卻元件采用整張?zhí)灼浌苁剑云淇拐裥院軓?qiáng)，使用可靠。
3、該裝置能有效防止因管接頭漏水而造成損壞電機之事故。水室是由兩根進出水總管組成，進出水總管與冷卻管是整體焊接的，這使冷卻管口不會有水垢形成，用戶使用一定周期后可將水室內的液體由放水閥清空一次，這樣定期清空可清理管內異物的形成，以保持其換熱效果。
4、冷卻元件與背包箱體采用抽屜式結構，安裝維護保養特別方便。
5、帶風機的背包，空氣動力采用高效低噪音離心風機，其空氣動力性能曲線平坦、高效區域?qū)挕?/div>
